Magas - Minőségi elektromos - Grade Glass Rost Kína
| Stílus | Fonálás | Normális fonalszám | Normál súly | Vastagság | Szerkezet | |||||
| láncol | vetélkedő | láncol | vetélkedő | |||||||
| láncol | vetélkedő | hüvelyk | CM | GSM | ozy | mm | ||||
| CW7628 | CC9-67*1 | CC9-67*1 | 43.2 | 30 | 17 | 12 | 210 | 6.2 | 0.2 | Egyszerű |
| CW2523 | CC11-68*1*3 | CC11-68*1*3 | 30.5 | 20 | 12 | 8 | 400 | 11.8 | 0.35 | Egyszerű |
| CW3732 | CC13-128*1 | CC13-128*1 | 45.7 | 33 | 18 | 13 | 430 | 12.7 | 0.43 | Twill |
| CW666 | CC11-68*1*3 | CC11-68*1*3 | 45.7 | 33 | 18 | 13 | 660 | 19.5 | 0.6 | Szatén |
| CW3784 | CC13-128*1*2 | CC13-128*1*2 | 45.7 | 33 | 18 | 13 | 840 | 24.8 | 0.8 | Szatén |
| CW3786 | CC13-128*1*3 | CC13-128*1*3 | 45.7 | 33 | 18 | 13 | 1300 | 38.3 | 1.1 | Szatén |
| CW3788 | CC13-128*1*4 | CC13-128*1*4 | 45.7 | 33 | 18 | 13 | 1600 | 47.2 | 1.5 | Szatén |

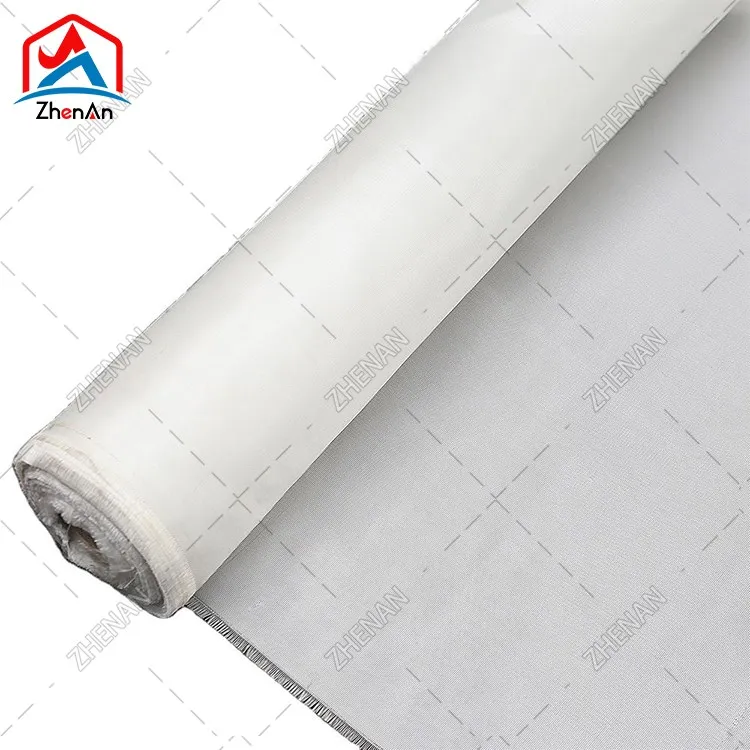

Különböző formák/típusú elektronikus - fokozatú üvegszálas ruhák alkalmazásai
A szövés stílusának és vastagságának megválasztása kritikus mérnöki döntés, amely kiegyensúlyozza az elektromos teljesítményt, a mechanikai tulajdonságokat, a vastagságvezérlést és a költségeket.
|
Szövés stílus / típus |
Kulcsfontosságú jellemzők |
A használat tipikus alkalmazásai és okai |
|---|---|---|
|
Sima szövés (pl. 1010, 106, 1080 Styles) |
Legszűkebb szövés,Kiváló stabilitás, alacsony fonal csúszás, jó fúrhatóság. |
HDI PCBS okostelefonokban és hordható anyagokban:Vékonysága lehetővé teszi a kompakt térben további rétegeket. Belső rétegekben és mikroviák felépítéséhez használják. Jó a finom - vonaláramkörökhöz. |
|
Twill Weave (pl. 2116 stílus) |
Jó drogilitás,Simább felület, mint a sima szövés, a jó gyanta nedvesítése, a kiegyensúlyozott tulajdonságok. |
Standard Multi - réteg PCBS:A munka lószövet. Kiváló egyensúlyt kínál a vastagság, a gyanta abszorpciója és a mechanikai szilárdság a fogyasztói elektronikától az autóvezérlőkig terjedő alkalmazások széles skálájához. |
|
Szaténszövés (pl. |
Legsimogattabb felület,Hosszú fonal "úszik", "kiváló gyanta nedvesedés, kiváló fúrhatóság, nagyobb vastagság. |
Vastag multi - réteglapok és magas - réteg - Count Backplanes:A sima felület ideális az impedancia -szabályozáshoz magas - sebességjelben. Vastagsága szerkezeti merevséget biztosít a nagy táblák, például a szerver alaplapok és a hálózati berendezések számára. |
|
Nehéz szövés (pl. Stílus 7628) |
Nagyon vastag,A nagy szilárdságú, nagy gyanta tartalom kihívásokat jelenthet a nagyon kicsi vias fúrására. |
Tápegységek, autóipari ECUS:Ahol a mechanikai szilárdság és a merevség kritikusabb, mint a rendkívül magas jelsebesség vagy a mintákon keresztül sűrű. |
|
Alacsony - profilszövés (pl. LP) |
Konkrétan megtervezettAhhoz, hogy kisebb fonalak felhasználásával laposabb, egyenletesebb felület legyen. |
Magas - sebesség/magas - Frekvencia PCBS:Minimalizálja a jelterjesztés késleltetését és veszteségét (SKEW). Alapvető fontosságú az 5G infrastruktúra, a fejlett hálózatépítés és a mikrohullámú alkalmazásokhoz. |
|
Nyitott szövés (pl. Leno) |
Nyílt hálószerkezet,Nagy permeabilitás. |
Speciális alkalmazások:Gyakran használják határrétegként komplex multi - rétegtáblákban vagy specifikus kompozit alkalmazásokhoz, amelyek nagy gyantaáramot igényelnek -. |
Összefoglalva: a gyártási folyamat a precíziós tervezés egy tiszta és következetes alapanyag létrehozásához. A végső szövet "alakja" vagy stílusának megválasztása ekkor taktikai döntés, amelyet a PCB -tervezők hozzanak létre az elektronikus eszköz teljesítményének, megbízhatóságának és költségeinek optimalizálása érdekében.
